Шкафы управления

Мы располагаем собственным производством распределительных шкафов и выполняем автоматизацию на базе программируемого реле ОВЕН ПР200. Все шкафы проходят комплексные контрольные испытания и наладку на заводе перед отгрузкой.

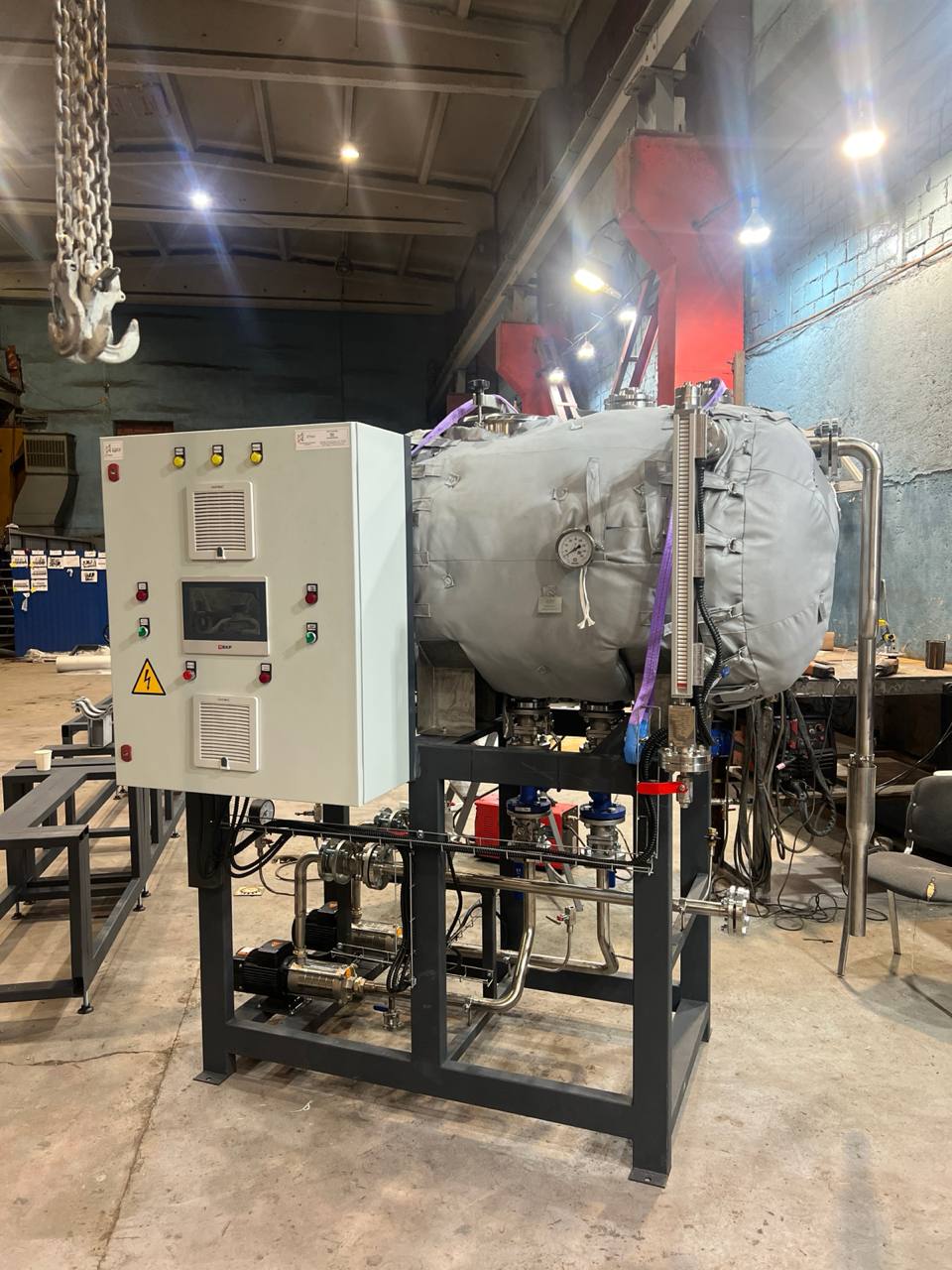

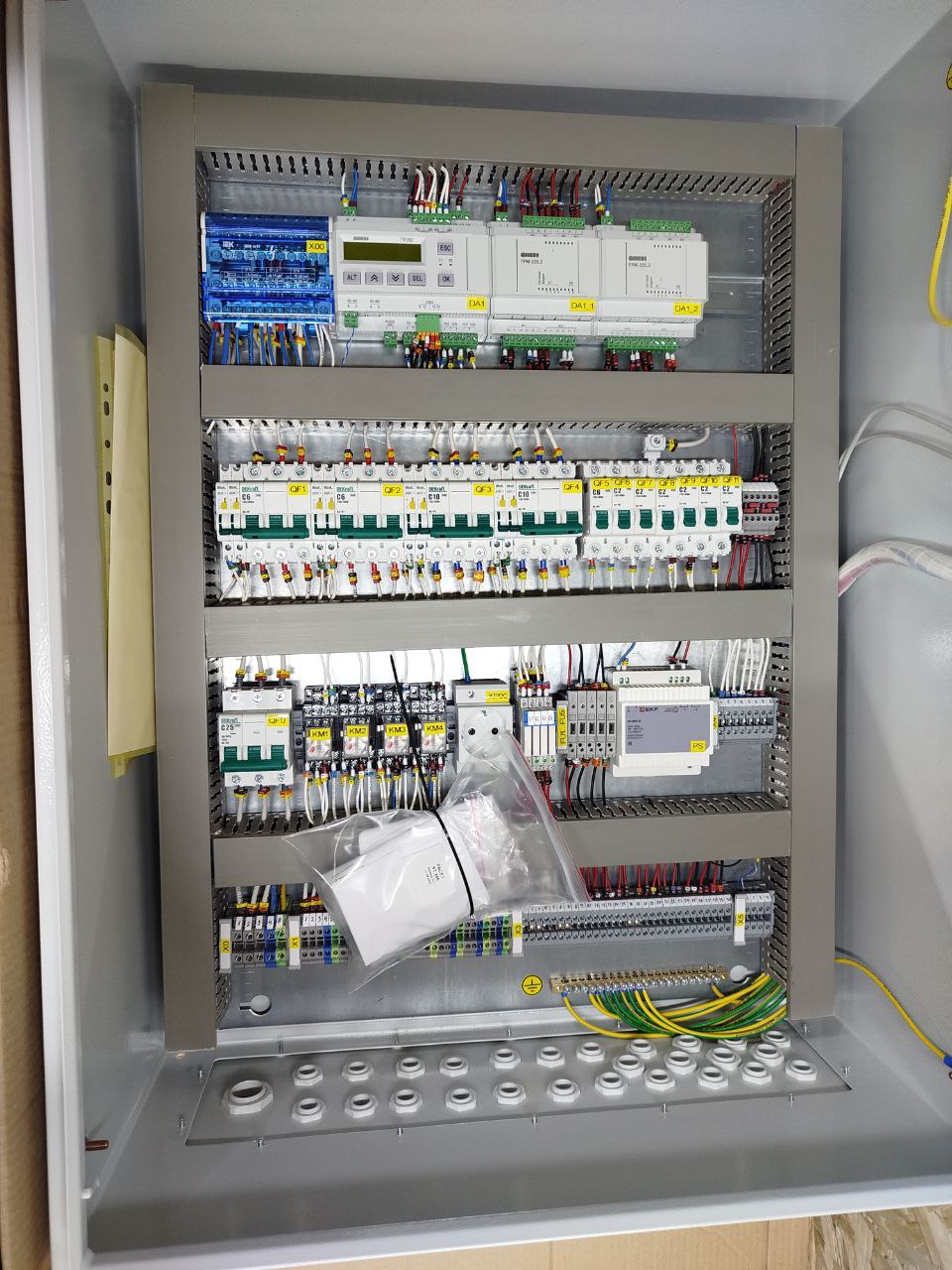

ШКАФЫ ДЛЯ ПАРОВЫХ ТЕПЛОВЫХ ПУНКТОВ

• Управление с панели оператора
• RS485, MODBUS RTU
• контроль работы насосов на датчиках давления, либо реле

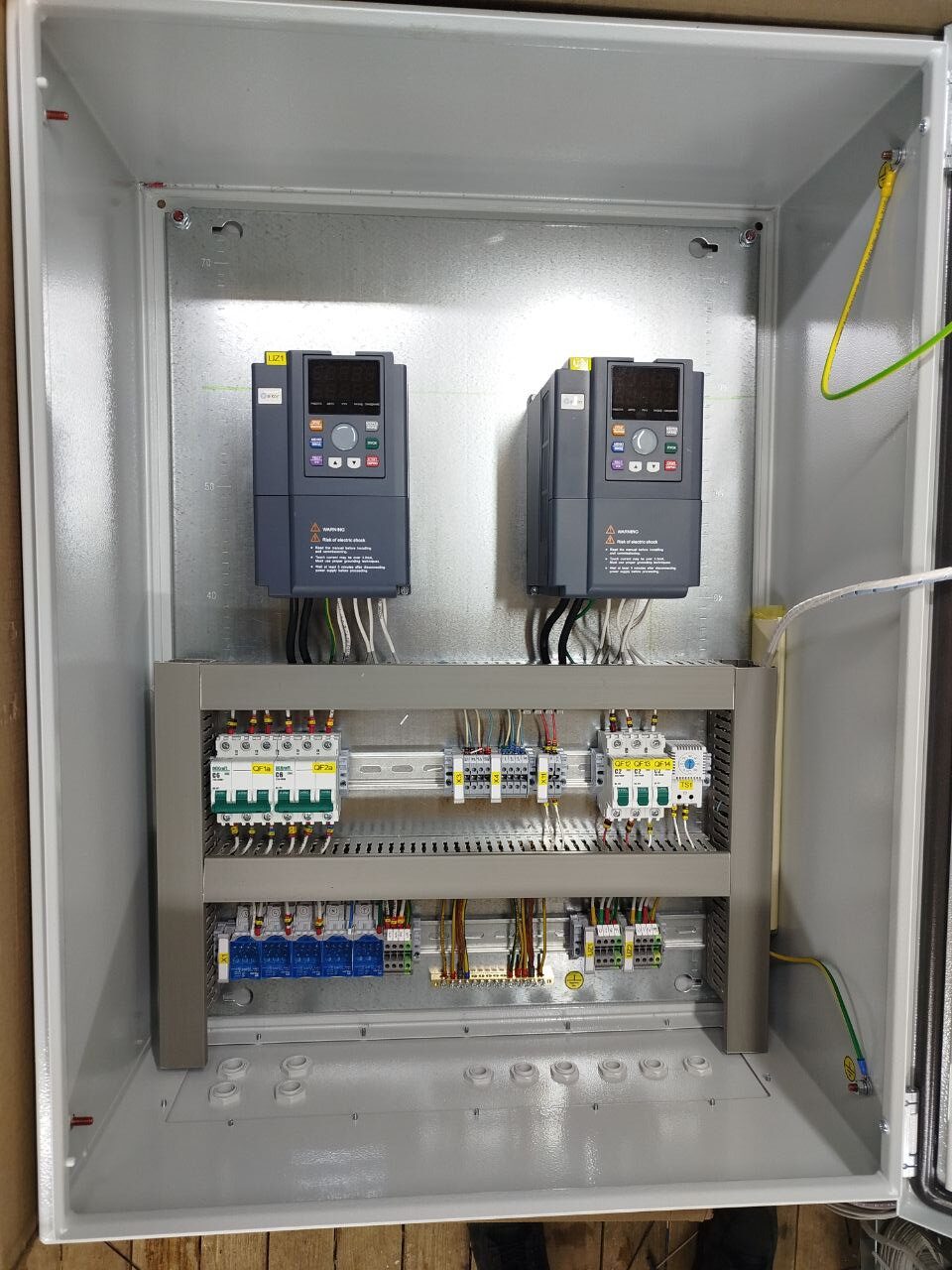

• возможность подключить частотные преобразователи (ЧП). ЧП либо в исполнении IP65 на насосах, либо в исполнение IP20 в отдельном шкафу.
• подпитка/АУПД
• возможность подключить датчики давления в подаче и обратке каждой системы

Шкафы проходят полный цикл испытаний и поставляются в степени готовности ТОЛЬКО plug and

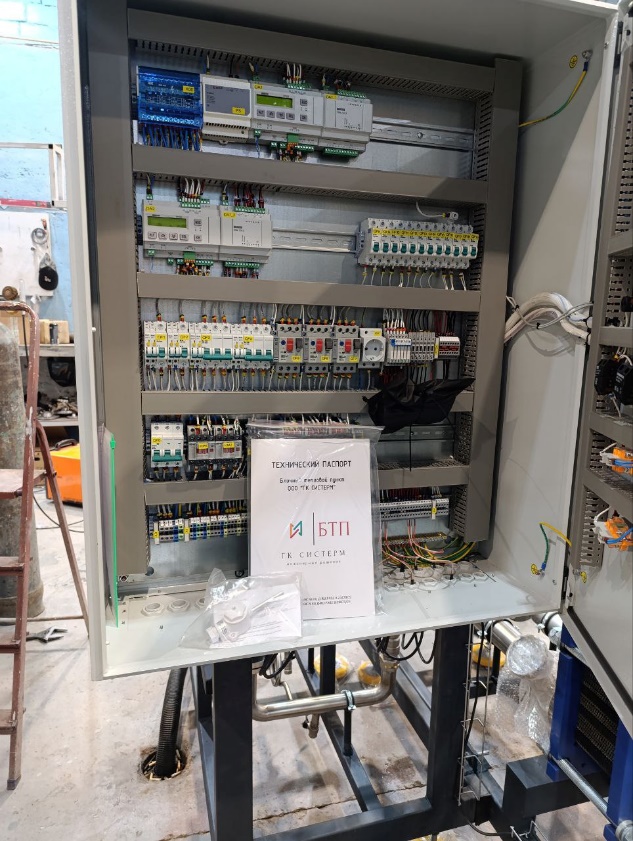

ШКАФЫ ДЛЯ ВОДЯНЫХ ТЕПЛОВЫХ ПУНКТОВ

3 линейки стандартных шкафов управления. Насосы максимальной мощностью до 5,5 кВт*.

*Возможно изготовление шкафов для управления насосами большей мощности. Цены уточняются по факту

3 линейки накладываются на 2 типа шкафов для 2 контуров регулирования. Первый тип (4 насоса максимум) на одном ПР200-220.25.1.  Второй тип для 3 контуров регулирования (максимально 8 насосов). Здесь 2 шт ПР200-220.25.1. Для всех схем привода трехпозиционные.

Порядок проверки на заводе

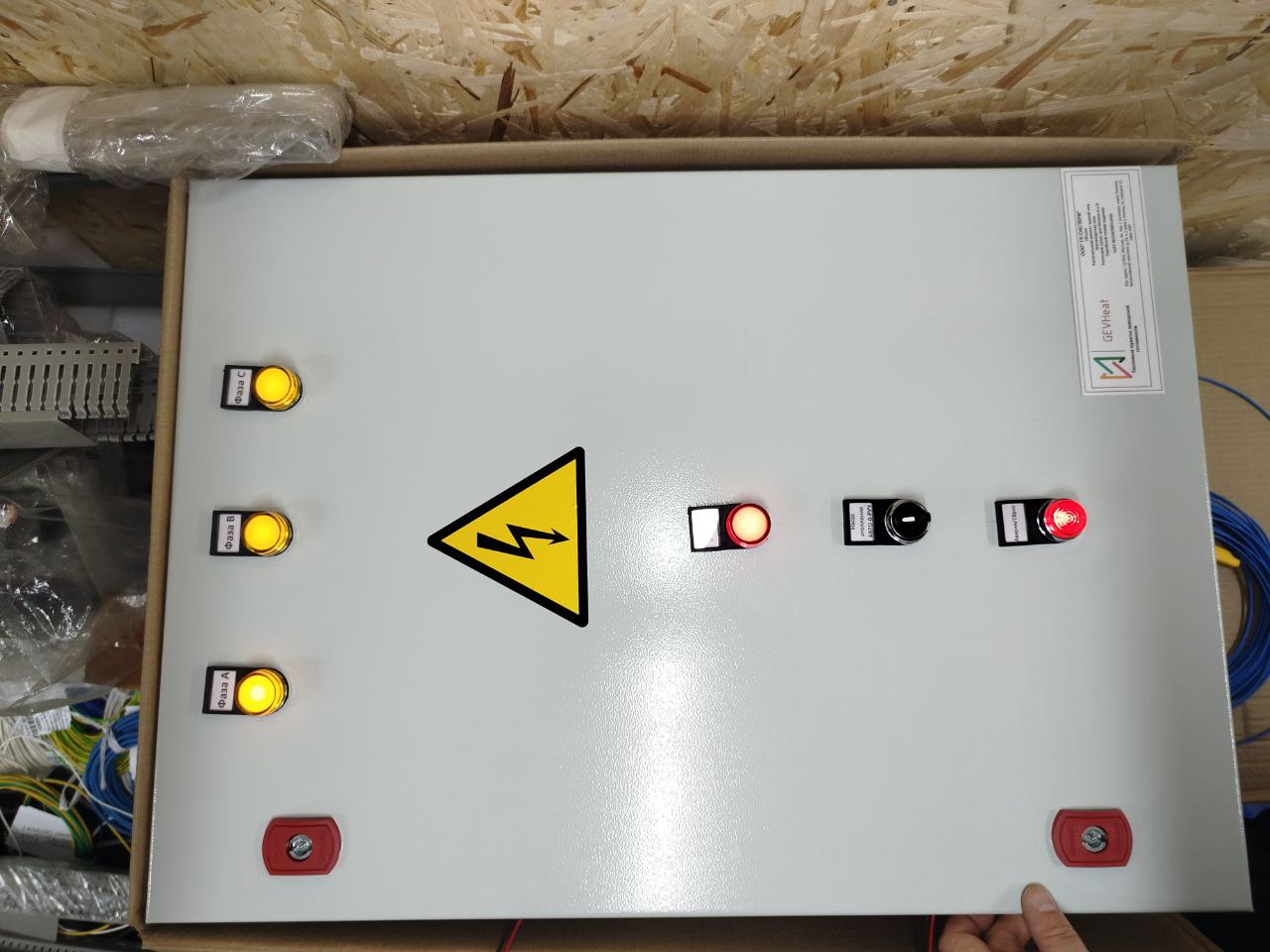

1. Подключение шкафа управления (ШАУ) и сверка маркировки оборудования, табличек ламп, кнопок и переключателей в соответствии с рабочей конструкторской документацией (РКД).
2. Подключение питания и поочередная проверка датчиков температуры и давления с фотофиксацией показаний.
3. Отработка ручного управления — проверка последовательности и корректности переключений при управлении клапанами.
4. Проверка реле сухого хода и других защитных элементов.

Основные элементы заводской проверки

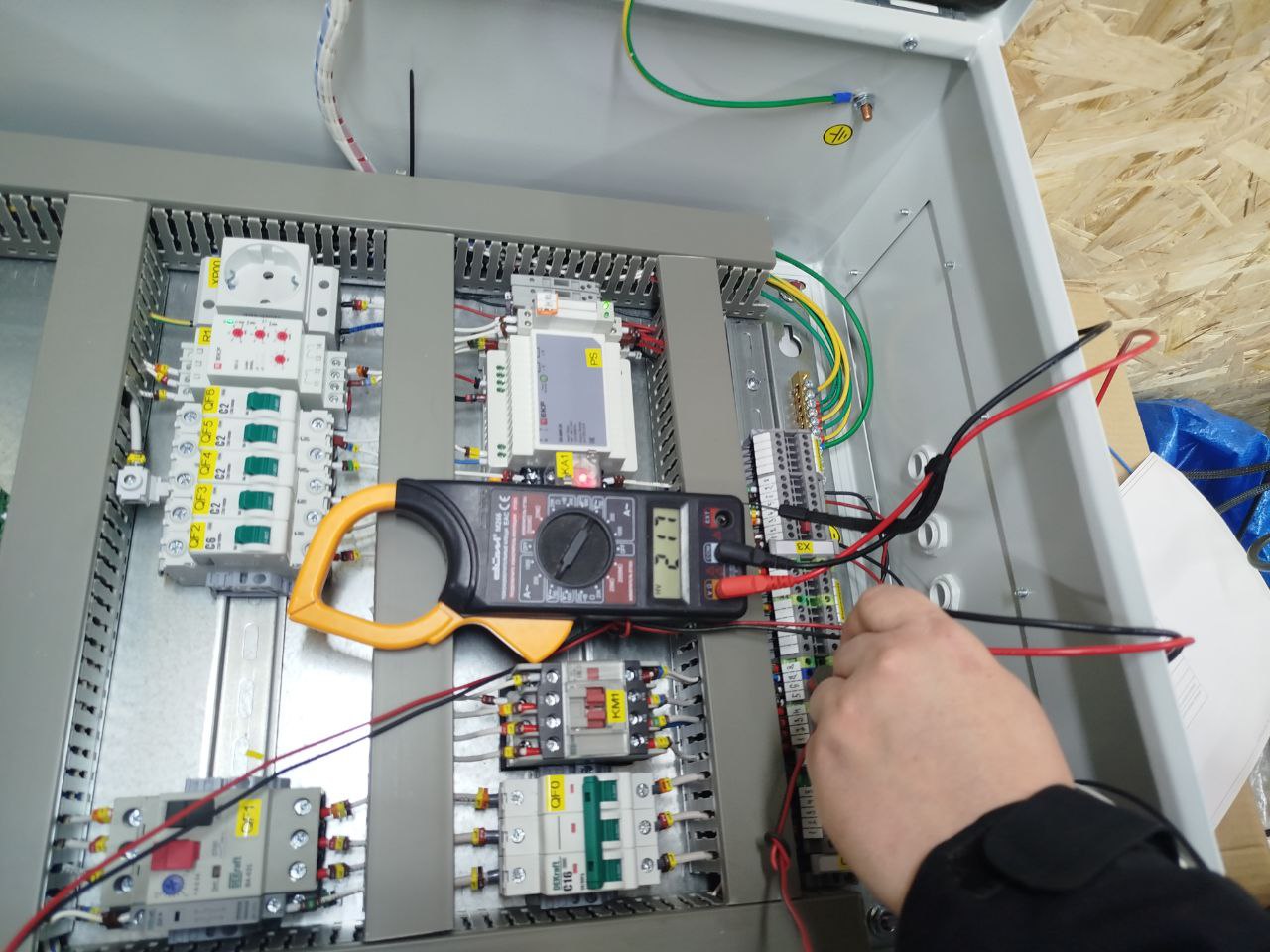

1. Прозвонка цепей автоматического режима на переключателях и проверка отсутствия коротких замыканий.
2. Визуальная и функциональная проверка правильности монтажа; контроль включения контакторов в ручном режиме.
3. Тестирование на отдельном стенде с использованием имитаторов: датчиков давления 4–20 мА, потенциометров для моделирования Pt1000/Pt100, переключателей для имитации реле и индикаторных ламп. Подключение по схеме позволяет наблюдать показания на центральном экране панели.

На объекте потребуется только уточнение и настройка ПИД‑регулятора в соответствии с реальными условиями работы системы.

В случае возникновения потребности мы можем подготовить протоколы заводских испытаний и ведомость настроек ПИД для передачи монтажной бригаде.

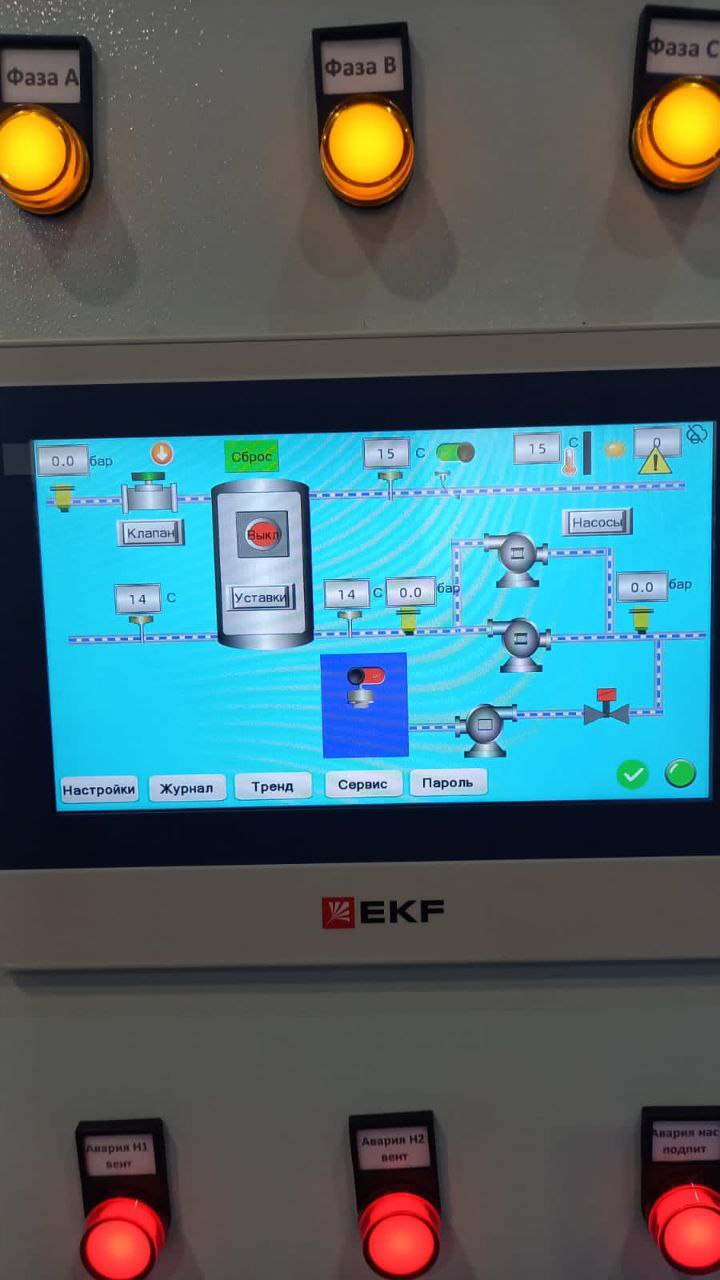

Лицевая панель оператора

Панель оператора, располагающаяся на лицевой части шкафа управления, дает визуальное представление о принципиальной схеме теплового пункта и элементах управления.

Нажимая на экран сенсорной панели оператор имеет возможность взаимодействовать с органами управления. Например настроить график отопления, выставить уставку на давление и время подпитки системы, включить управление регулирующим клапаном в автоматическом или ручном режиме, задать значение температуры воды для ГВС.

Кроме того, имеется возможность отслеживать тренд и соответствие значений выставленной и фактической температуры теплоносителя на протяжении определенного времени.

Шкафы управления под заказ

Мы разрабатываем шкафы управления, в том числе под ваше техническое задание, на базе оборудования ОВЕН. Пишем программу для управления вашим технологическим процессом при помощи контроллера. Состав шкафа управления определяется в процессе проектирования.

Кроме того, мы разрабатываем проект автоматизации, с составлением схемы автоматизации и схемы шкафа управления. Разрабатываем удобно читаемую и логически понятную инструкцию по настройке и управлению шкафом автоматизации и шкафом частотных преобразователей для насосов. Для настройки частотных преобразователей в инструкции указываем таблицу настроечных параметров и кодов программирования.

Закажите шкаф управления для вашей установки:
